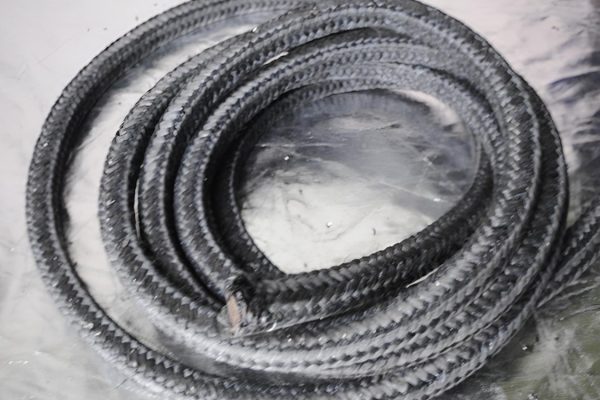

НАБИВКА УГЛЕРОДНАЯ

ТУ 2573-002-93978201-2008

Углеродная набивка изготавливается из двух видов материалов: термостабилизированного низкотемпературного углеродного волокна (НУ-10_), и карбонизированного высокотемпературного углеродного волокна (НУ-20_). Дополнительно набивка может пропитываться составами, улучшающими ее эксплуатационные характеристики.

Виды

НУ-101
НУ-102
НУ-202

Набивка НУ-101 изготавливается из филаментного углеродного волокна с чистотой > 90% (ПАН прекурсор), пропитанного суспензией ПТФЭ. НУ-101 очень прочная и устойчивая к износу, обладает отличной химической стойкостью и предотвращает загрязнение рабочей среды.

Этот тип набивки очень популярен в целлюлозно-бумажной промышленности, где используется для герметизации сальников оборудования, работающего с сильными щелочами, кислотами, отбеливателями, жидкими растворами, и оборудования, где недопустимо загрязнение рабочей среды. Как правило, набивка используется в клапанах и насосах, мешалках, реакторах и автоклавах.

Параметры эксплуатации

Насосы роторные

-200 ÷ 300 °С

Диапазон допустимых температур

≤ 2,5 МПа

Допустимое давление среды

≤ 15 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Арматура

-200 ÷ 300 °С

Диапазон допустимых температур

≤ 20 МПа

Допустимое давление среды

≤ 2 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Насосы плунжерные

-240 ÷ 300 °С

Диапазон допустимых температур

≤ 15 МПа

Допустимое давление среды

≤ 2 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Набивка НУ-102 изготавливается из высококачественного (чистота > 90%) филаментного углеродного волокна, полученного из полиакрилонитрильного прекурсора. Отдельные нити перед плетением пропитаны графитовой суспензией.

Параметры эксплуатации

Насосы роторные

-200 ÷ 450 °С

Диапазон допустимых температур

≤ 2,5 МПа

Допустимое давление среды

≤ 20 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Арматура

-200 ÷ 450 °С

Диапазон допустимых температур

≤ 20 МПа

Допустимое давление среды

≤ 3 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Насосы плунжерные

-200 ÷ 450 °С

Диапазон допустимых температур

≤ 15 МПа

Допустимое давление среды

≤ 3 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Набивка НУ-202 производится методом диагонального плетения из низкомодульной углеродной нити на основе вискозы и дополнительно насыщается суспензией графита. Используется только в качестве замыкающего элемента уплотнения сальниковой камеры. НУ-202 подходит для применения в атомной промышленности благодаря высокой чистоте — (содержание углерода 99,9%), а также стойкости к электромагнитному и ядерному излучению. НУ-202 обладает высокой химической стойкостью к кислотам, щелочам, растворителям даже при высоких температурах.

Параметры эксплуатации

Арматура

-200 ÷ 450 °С

Диапазон допустимых температур

≤ 25 МПа

Допустимое давление среды

≤ 3 м/с

Скорость

0 ÷ 14

Допустимая кислотность среды

Набивка НУ-202 не используется для герметизации роторных и плунжерных насосов.
